| ব্র্যান্ড নাম: | TSTY |
| মডেল নম্বর: | S11 |
| মূল্য: | $920.00 - $1,100.00/units |
| Packaging Details: | কাঠের প্যাকিং। |

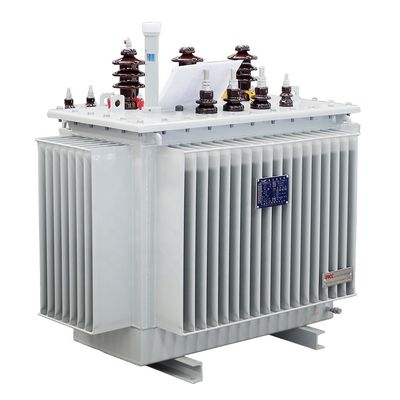

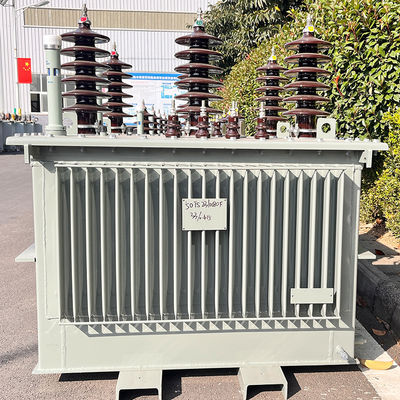

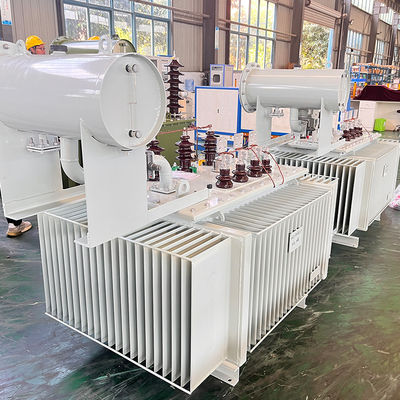

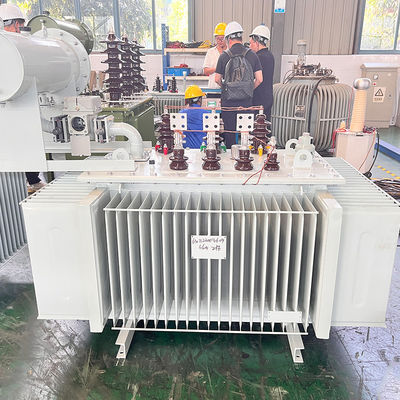

S11 সিরিজের 35kv নো-লোড ভোল্টেজ রেগুলেশন ট্রান্সফরমারের জন্য প্রযুক্তিগত পরামিতি | ||||||||||||||||||||
নামমাত্র ক্ষমতা (কেভিএ) | ভোল্টেজ সংমিশ্রণ | সংযোগ গোষ্ঠীর প্রতীক | লোড ছাড়াই ক্ষতি R ((W) | লোড লস R ((W) | প্রতিবন্ধকতা ভোল্টেজ ((%) | লোড ছাড়াই বর্তমান (%) | L*W*H (মিমি) | |||||||||||||
উচ্চ ভোল্টেজ ((কেভি) | উচ্চ ভোল্টেজের ট্যাপিং রেঞ্জ | নিম্ন ভোল্টেজ (কেভি) | ||||||||||||||||||
50 | ৩৫, ৩৮।5 | ±৫% ±২x২.৫% | 0.4 | Dyn11 Yyn0 | 160 | ১২০০/১১৪০ | 6.5 | 1.3 | ১১৯৫*৯৩৫*১৮২৫ | |||||||||||
100 | 230 | ২০১০/১৯১০ | 1.1 | ১২০০*৯৯৫*১৯৩৫ | ||||||||||||||||
125 | 270 | ২৩৭০/২২৬০ | 1.1 | ১২৩৫*৯৪০*১৯৫৫ | ||||||||||||||||
160 | 280 | ২৮২০/২৬৮০ | 1 | ১২৮৫*৮৯৫*১৯৫০ | ||||||||||||||||
200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | ||||||||||||||||
250 | 400 | ৩৯৫০/৩৭৬০ | 0.95 | 1450*1090*2010 | ||||||||||||||||
315 | 480 | ৪৭৫০/৪৫৩০ | 0.95 | ১৯৩০*১০৬৫*২৩২০ | ||||||||||||||||
400 | 580 | ৫৭৪০/৫৪৭০ | 0.85 | ১৮৫০*১১৬৫*২০১৫ | ||||||||||||||||
500 | 680 | ৬৯১০/৬৫৮০ | 0.85 | 2045*1205*2415 | ||||||||||||||||
630 | 830 | 7860 | 0.65 | 2085*1240*2515 | ||||||||||||||||
800 | 980 | 9400 | 0.65 | ২৩০৫*১৬১৫*২৬৮৫ | ||||||||||||||||
1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | ||||||||||||||||
1250 | 1400 | 13900 | 0.6 | ২৪৯৫*২০১০*২৬৭৫ | ||||||||||||||||
1600 | 1690 | 16600 | 0.6 | ২৬৮০*২১০০*২৭৭০ | ||||||||||||||||
2000 | 1990 | 19700 | 0.55 | ২৭৯০*২১৮০*২৮৬০ | ||||||||||||||||
2500 | 2360 | 23200 | 0.55 | ২৯০০*২২৯০*২৯৮০ | ||||||||||||||||
দ্রষ্টব্যঃ 1. মাত্রা এবং ওজন প্রয়োজন অনুযায়ী পরিবর্তন সাপেক্ষে। দুটি টেবিলের তথ্য কারখানার নথির সাপেক্ষে। 2. 500kva বা তার কম নামমাত্র ক্ষমতা সহ ট্রান্সফরমারগুলির জন্য,টেবিলের ডায়াগনাল লাইনের উপরে লোড ক্ষতির মান Dyn11 বা Yzn11 সংযোগ গ্রুপের জন্য প্রযোজ্য৩. যখন ট্রান্সফরমারের গড় লোড রেট ৩৫-৪০% এর মধ্যে থাকে,টেবিলের ক্ষতির মান ব্যবহার করে সর্বোচ্চ অপারেটিং দক্ষতা অর্জন করা যায়. | ||||||||||||||||||||
|
|
